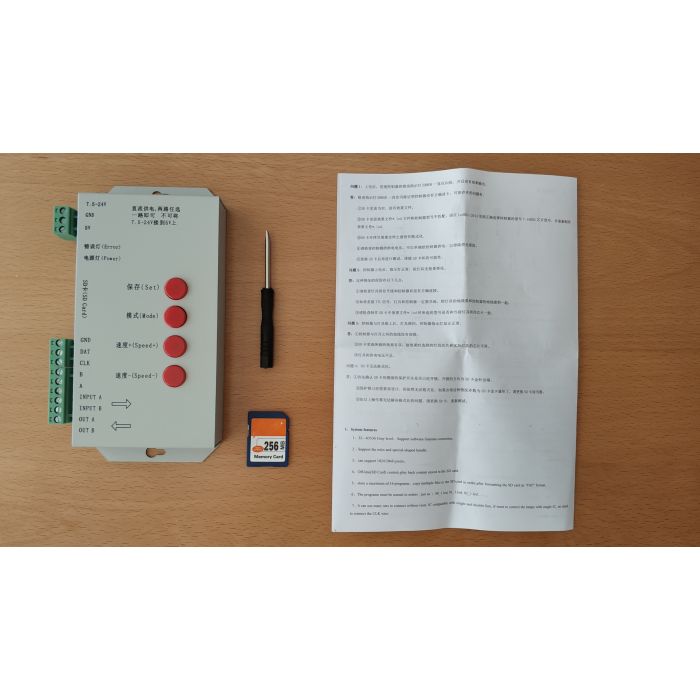

T-1000 programmable SPI digital master LED controller

$8.75
In stock
SKU
1440
  • Buy 100 for $7.50 each and save 14%

Click here to download T-1000 editing program LedEdit V7.68

Click here to donwload T-1000 editing software LedEdit 2012

2048 pixels support, direct from factory, good price.

Made in Shenzhen, reliable quality



Click here to download T-1000 editing program LedEdit V7.68



Working voltage: DC 5~24V

Working temperature: -20~+60°C

Net Weight: 0.3KG

Certification: CE, RoHS

Warranty: 1 year



1. 32 -256 Gray levels, Gamma correction procession software

2. Support the rules and special shaped handle

3. Single port output, it can support 1024/2048 pixels lights

4. Off-line control, play back content stored in the SD card

5. T-1000 store a maximum of 16 documents, copy multiple files to the SD card in order



1. If T-1000 supports 512 lights or below, the playback speed of up to 30 frames/sec, if the port supports more than 512 lights, the frame rate with the increase in the number of lights automatically reduced.

2. Display files naming: when placing one file, copy the software generated display file to the formatted SD card, when placing multiple files should be named as “00led”, 01led”, 02led”…(00means the first display file, 01means the second, and so on)



Support chips:

Support chips

LedEdit corresponding

model

Single one support lights

Remarks  LED pixel RGB

LPD6803,D705,1101,6909,6912

T-1000-6803

2048pixels



LPD8806,LPD8809

T-1000-8806

2048pixels



TM1803,TM1804,TM1809,TM1812

T-1000-TM

2048pixels

TM1804 and TM1809 are divided into high and low

DMX512

T-1000-DMX

170/512pixels

Compatible standard DMX512agreement

WS2801,WS2803

T-1000-WS

2048pixels



TLS3001,TLS3002

T-1000-TLS

2048pixels



P9813

T-1000-P9813

2048pixels



SM16715

T-1000-SM16715

2048pixels



SM16716

T-1000-SM16716

2048pixels



BS0815

T-1000-0815

2048pixels



Match 6909,6912 Guardrail tube

T-1000-HL32

1024pixels×sub-control quantity

Must connect sub-control board



Screen printing definition:

7.5-24V

DC power input, to provide two sets of power input, select a group can be

5V

GND

Power Ground

ERROR

Error indicator

POWER

Power LED

SD CARD

SD card slot

CLK

Output signal CLK

DAT

Output signal DATA

GND

Signal ground

B

Compatible with DMX, differential A(DAT+), and differential B(DAT-).

A

GND

Signal ground



Regulatory function button:

SET

Save Settings to save current settings file and the playback speed

MODE

Switch File

SPEED+

Speed up the playback speed

SPEED-

Slow down the playback speed



Note

1. T-1000 controller can only use a single one;

2. T-1000 is single port output, can support up to 1024/2048 pixels;

3. When control single-line IC, connect the DAT, GND of the controller and lamp correspondingly

4. When using differential signal(485 signal), connect the controller output signal A, B and lighting signal line A(DAT+), B(DAT-) correspondingly



Specific parameters

Memory Card

    Type: SD Card (if control more lights, suggest using high speed SD card)

    Capacity: 256MB to 2GB

    File Format: FAT format

    Store files: .led



Note

1. To copy files to SD card, you must first format the SD card, pay attention to is that each copy must be formatted before.

2. SD card must be formatted as "FAT" format.

Controller on the SD card can not be hot-swappable, plug the SD card every time, you must first disconnect the power supply controller



Question 1: After power, the T-1000 ERROR indicator has been flashing without display output

Answer: The ERROR indicator has been flashing means the controller did not read the card correctly, possible problems:

1. SD card is empty, with no effect file



2. The effect file in the SD card and the controller model are not match, please choose correct controller model in LedEdit and then re-create the effect file  led

3. SD card did not format to FAT before copy effect files

4. Please check the supply power voltage, the controller can be individually powered to exclude power reasons

5. Changing the SD card and then test to exclude the possibility of a bad SD card



Question 2: The controller is powered on, the indicator is normal, but no effect change in lighting

Answer: The reasons for this are as follows:

A. Check if the lighting′s signal line and the controller connected correctly

B. If the TTL signal is received, the lamp and the controller must be common ground, that means connect the lighting′s and the controller′s ground together

C. Check if the model chose during making display files on the SD card match the chips used in the lighting.
